智能手套检测仪

产品介绍

智能手套检漏设备依据ISO14644-7：2004标准而研发设计，用于测试Isolator/RABS/传递窗/层流车等系统的袖套、手套或一体式手套完整性的专用检测仪器。 可离线或在线检测10\8寸手套的完整性，设备在使用时，需将外部电源接入箱体相应端口，操作者需手动操作，通过系统自动检测单位时间内的压降值，与袖套供应厂家提供的参考值进行比较，从而判定被检测袖套的完整性。 检测时不需要附加任何设备，减少了检测人员的数量及劳动强度；测试单元采用耐压柔性连接管路，可以满足不同高度的手套测漏；手柄上按钮操作启停，人性化设计，使检测操作更快捷方便；测量数据实时监控打印、三级用户密码管理，防止误操作。

产品结构

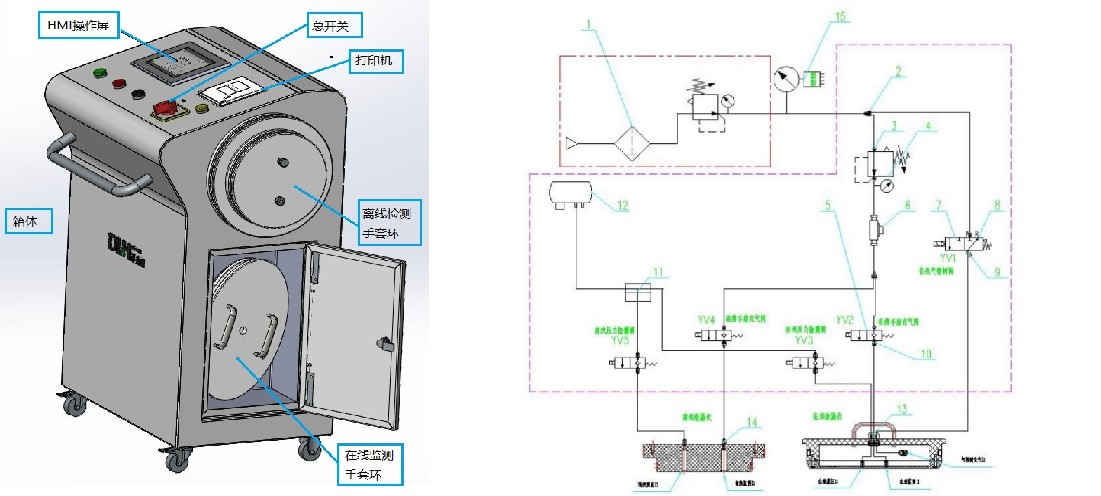

主要由机箱、在线检测模具、离线检测模具、HMI操作屏、打印机、微型压缩机、PLC等几部分组成。

产品特点

• 符合GB/T 25915.7-2010(ISO14644-7：2004) 洁净室及相关受控环境 第7部分：隔离装置（洁净风罩、手套箱、隔离器、微环境）；
• 8、10寸手套的完整性离线/在线检测（可定制手套环）；
• SIEMENS人性化HMI界面,三级用户密码权限管理；
• 测试数据的储存、记录、打印,可追溯和审查；
• 在线检测便携式设计，结构精巧，方便使用；
• 测试所需介质为压缩气体（压缩空气或者氮气）；
• 可在手套使用前后进行完整性测试；
• 无损检漏，而且不会引入污染；
• 工艺需求：AC220V 50Hz，总功率500w。

操作说明

• 开启自动测试按钮，选择检测状态;
• 系统自动开启充气电磁阀和压力检测电磁阀;
• 当手套内压力达到设定的【手套充气压力】时，关闭充气电磁阀，系统进入压力稳定阶段。
• 当运行【压力稳定时间】结束，实时的【手套充气压力监测】值高于【稳压压力下限】值，开始手套检漏测试。
• 当达到【检漏测试时间】时，系统会自动计算检漏开始于结束手套腔内的压力衰减值，当压力衰减值小于【检漏衰减合格判定值】时为合格，大于或等于【检漏衰减合格判定值】时为不合格，蜂鸣器闪烁【合格/不合格结果提示】时间。
• 打印机同步打印测试结果，打印格式包含操作员、序列号、检漏开始时间、结束时间、开始压力、结束压力、检漏结论等信息。

技术型号&参数

产品型号：DGIL-2

• 测试手套手套环端口规格：离线端：￠305mm(10寸) ￠240mm（8寸）
• 设备输出气源压力： 0.2MPa～0.4MPa;
• 充气压力：800Pa～1000Pa; 测试时间：2min～4min;
• 压力显示分辨率：0.1Pa;
• 检测精度：500μm（最小孔径）;
• 设备外形尺寸：600（长）×400（宽）×1050（高）;
• 外接电源：220V;
• 压差传感器量程：0～2500 Pa;
• 数显压力开关设置量程：0.2MPa～0.4MPa;
